Lange Aluminium-Billet-Multisäge-Schnittlinie

Merknaam:	Bolv
MOQ:	1 set
Prijs:	USD 60,000
Verpakkingsdetails:	Standaard exportverpakking (koolstofdoos, pallet, folie)

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

naam:

Billet-snijmachine

Kerntechnologie:

CNC

Hoofdtoepassing:

Automatisch snijden en stansen van staven en profielen van aluminiumlegeringen met verschillende spe

Controlesysteem:

Volledige procescontrole door PLC, waardoor een volledig automatische controle van procesbeheer en o

Kernsysteemfuncties:

Veilig en betrouwbaar, lage bedrijfskosten, minimale milieuvervuiling en eenvoudig te bedienen

Zagen Kernconfiguratie:

Geschikt voor hardmetalen zaagbladen met een maximale buitendiameter tot ø1200, met hoge lineaire sn

Maat- en voersysteem:

Keurt zeer nauwkeurige kogelomlooptransmissiemodus goed, met hoge transmissie

Levering vermogen:

60 sets/jaar

Markeren:

Machine voor het snijden van billetten met vaste lengte

Automatische schroefsnijmachine

Aluminiumbillet-snijmachine

Productbeschrijving

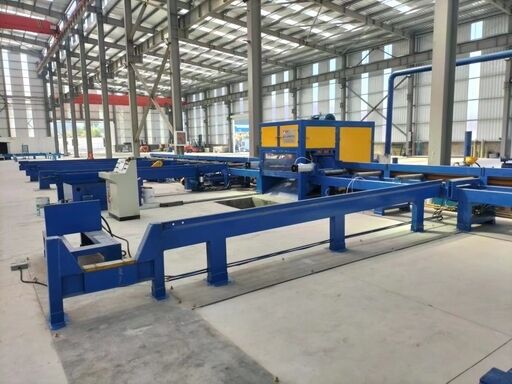

Lange Aluminium Billets Multi-Saw Snijlijn

Deze productielijn met meerdere zagen verricht volledig geautomatiseerd snijden voor lange billets van aluminiumlegeringen van de volledige serie.afscheiding van de staart en verzameling van zwerven, die als voorverwerkingsapparatuur voor extrusiewerkplaatsen dienen.

Machinesamenstelling

De complete lijn bestaat uit buffer-afstemming station, multi-billet loader, invoer vervoerder, hoofd multi-zaag eenheid, uitvoer vervoerder, lengte-gauge eenheid, output rack, cropping schroothoop,Aluminium zwervenherstel systeem, hydraulische aandrijflijn en elektrisch besturingssysteem op basis van PLC.

Werkproces

De luchtkraan draagt de aluminiumbillen van de gietput over op de bufferlijningstafel voor de uitlijning van de eindkant.
Een multi-billet-lader tilt en verplaatst meerdere billets op het in-feed rollertraject.
Rollers voeden billets naar het hoofdzaagstation; werkstukken worden vastgeklemd voordat de kop wordt geknipt.
Na het instellen van de doelgrootte wordt de staart afgesneden.
Gecoupelde koppen en staartjes vallen door de zwaartekracht in schroothopen.
De afgewerkte balken worden overgebracht naar het uitgangsrack voor het verwijderen van de kraan.

Alle proceswaarden worden digitaal ingevoerd via de HMI, gecontroleerd door PLC.

Belangrijkste technische specificaties

Artikel 1	Waarde
Materiaal	Aluminiumlegeringen van de volledige reeks
Vermogen van de hoofdzaagmotor	45 kW
Totaal geïnstalleerd vermogen	90 kW
Diameterbereik van de billet	¥80 ¥254 mm
De snelheid van het zaagblad	1400 t/min
Kertbreedte	Dikte van het zaagblad +1 mm
Ruwheid van het snijvlak	≤ 30 μm
Hoeksafwijking van de voornaamste stand	≤ 1/100 mm
Hoofdbeugellengte	150 mm
Snijcyclus	≤ 60 seconden / 5 stuks (~120 * 6000 mm)
De snelheid van het vervoer van de rol	25 m/min (instelbaar)
Afgesneden gesneden lengte	4500-6000 mm; effectieve lengte-afmeting:1500 mm
Lange tolerantie	± 2 mm
Maximale binnenkomende lengte	13000 mm
Geluidsniveau	< 160 dB (A) @ 2 m van de geluidsbron
Glijmiddel	Bijna droog smeerolie met mistspray, snijolie op plantaardige basis
De diameter van het zaagblad	¥ 900 mm
Stroomvoorziening	driefasige 380 V 50 Hz
Behoefte aan perslucht	≥ 0,6 MPa
Min binnenste spoorbreedte	≥ 700 mm
Maximaal aantal billets per stuk	5 stuks voor ₹120 mm

Belangrijke modules, materialen en normen

Betrouwbaarheid: staalsoorten, nationale en industriële normen en belangrijke leveranciers van onderdelen zijn ter technische referentie gedocumenteerd.

Laadplatform & Multi-Billet-lader

Verzamelingen van laadplatforms: Q235B rechthoekige stalen buis 250*150*8 (Shaoguan Iron & Steel), ketting aangedreven ontwerp voor 6,5 m billets, 2 sets.
U-vormige manipulator voor het tillen en doorlaten van lading: 1 set.
Aangedreven door een RCW87-versnellingsmotor, dubbel-rij tandwiel-ketting en 2-inch drager ketting.
Hydraulische cilinders van de HOB-serie (Foshan Jialida, conform GB2348-2001) voor het opheffen en voeden van billetten.

Invoeronderdeel

Frame: GB-standaard warmgewalst 20#-kanaalstaal per GB/T706-2008 (Shaoguan Iron & Steel), afmeting 12000*710*800 mm.
Rollers: 45# koolstofstaal; HRB 6210 lagers.
Vervoer: BMR-200 4-poort hydraulische motor conform JB/T10829-2008 aandrijft een rolketenvoeringssysteem.

Hoofdzaageenheid

Horizontale cirkelzaagconfiguratie. Zaagkop vooruit-achteruit aangedreven door hydraulische cilindermotor met verstelbare voermoment. Uitgerust met quasi-droge mist smeermethode.

Zaaghoofdframe: Q235B vierkant buis 100*100*5.
TCT zaagblad ¥900 mm, 72 tanden; zaagmotor van 45 kW.
Verdoofde en geharde 45°-spindel, geïmporteerde FKG 6315-spindellagers.
Verticale klemcylinders, kop-afstemmende cilinder, HOB voedingscilinder; gidsstaaf en bronzen bussen stellen de lineaire reisafdruk van de zagwagen verzekeren.

Uitvoer- en lengtemeterassemblage

Uitvoerframe: GB-kwaliteit 20 # kanaalstaal.
Rollers aangedreven door een BMR-200-hydraulische motor voor de behandeling na het snijden.

Hydraulische aandrijving

Een gemeenschappelijk hydraulisch station voor de gehele productielijn. Gelast reservoir van Q235B-staalplaat; PV2R21 oliepompen en manifoldklepblokken.geschikt voor installaties met een beperkte of slechte watertoevoer.

Verwerking van schroot en zwerven

De koppen en staartjes van de billet vallen door de zwaartekracht in gelaste vuilnisbakken.
Aluminiumzwerm: ventilatorzuiging in een afgesloten behuizing, met een zwermcompressstation voor een handig afvalvervoer.

Elektrisch besturingssysteem

Controlekern: Mitsubishi PLC 128M + Weinview 7-inch HMI touchscreen.
Componenten: Schneider-contactoren en thermische relais, Chint-sluiters, nabijheidssensoren, foto-elektrische en grensschakelaars.
Hoofd elektrische kast plus aparte bedieningsconsole, volledige set kabels, kabelleidingen en eindblokken.
Functies: storingalarm en veiligheidssluitingsbescherming.

Operatienota's voor selectie

Deze lijn is uitsluitend ontworpen voor het afhakken van lange aluminiumbalken, niet voor andere non-ferrometalen of profielen.
Verplichtingen voor de bouwplaats: driefasige 380 V stroomvoorziening en stabiele perslucht ≥ 0,6 MPa.
Voor het smeren van de mist is vegetarische snijolie vereist; de klant moet de olie aanvullen.
Ruisniveau < 160 dB (A) gemeten op een afstand van 2 m. Ruisreductiebescherming moet in de productiewerkplaats worden aangebracht.
